直升机停机坪除了“H”还有这些标志！
发表人： 发布于：2020-11-04 00:00
停机坪标识
随着经济的发展，一座座高楼的崛起，直升机停机坪将成为城市的基础保障设施。如果一座超高层建筑配套一个直升机停机坪，那将为高端客户提供快捷的出行服务，在提高商务效率的同时，企业形象也得到提升。
在设计停机坪时，一些直升机所使用的程序要求它们使用与定翼航空器所用跑道具有类似形状特征的最后进近和起飞区。与跑道具有类似形状特征的最后进近和起飞区被认为符合“跑道型最后进近和起飞区”的概念。对于此类布置，有时有必要设置具体的标志，以使驾驶员能够在进近期间辨别出跑道类型最后进近和起飞区。以下为部分标识介绍。（以下为部分标识介绍。）
一.指示标

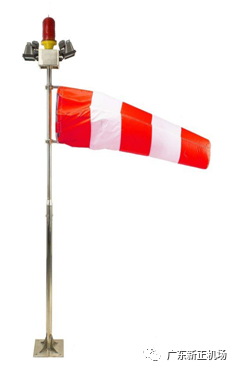

风向标

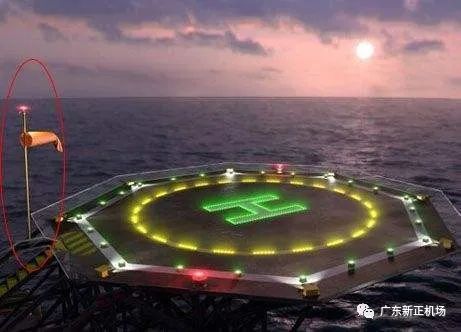

直升机场必须至少设置一个风向标，准备在夜间使用的直升机场，风向标必须被照明。
位置：风向标的位置设置必须能指示最后进近和起飞区和接地和离地区上空风的情况，并且不受附近物体或旋 翼下吹引起的气流干扰的影响。它必须能被从飞行中、悬停中或在活动区上的直升机看到。
建议：在接地和离地区和/或最后进近和起飞区易受扰动气流影响时，应在该区附近设置附加的风向标 以指示该区的地面风。
注：有关风向标位置的指导材料，见《直升机场手册》（Doc 9261 号文件）。
特性：风向标必须装置得能对风的方向作出明确的指示，对风速作出一般的指示。
风向标的颜色：应选择得使驾驶员从高出直升机场至少200m(650ft) 的高度上，在地面背景的衬托下能清楚地看到并理解其指示。在实际可行时，应用单色，以白色或橙色为宜。为了在有变化的背景下使其足够 明显而需用两种颜色的组合时，应以选用橙色与白色、红色与白色或黑色与白色为好，并应安排成五个相间的环带， 第一个和末一个环带用较深色。
二.标志和标志物
直升机场识别标志
直升机场必须设置直升机场识别标志。
位置 — 除跑道型最后进近和起飞区之外的所有最后进近和起飞区
直升机场识别标志必须设在最后进近和起飞区中心或该中心附近。
注 1：如果直升机甲板上的接地/定位标志出现偏离，则将直升机场识别标志设在接地/定位标志的中心。
注 2：除医院直升机场之外，在不包括接地和离地区并且用瞄准点标志予以标示(参见 5.2.8)的最后进近和起飞区， 直升机场识别标志如图 5-1 所示，设在瞄准点标志的中心。
在包括接地和离地区的最后进近和起飞区，直升机场识别标志必须位于最后进近和起飞区以内，以使得 标志的位置与接地和离地区的中心重合。
位置 — 跑道型最后进近和起飞区
直升机场识别标志必须位于最后进近和起飞区，当与最后进近和起飞区号码标志连同使用时，则必须显示在最后进近和起飞区的端部。
特性

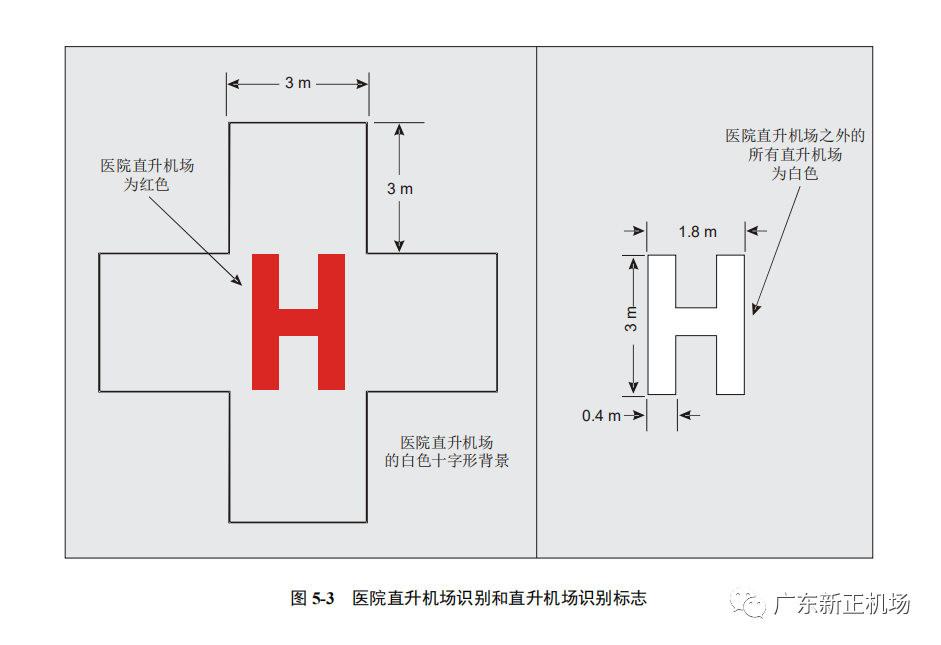

直升机场识别标志，除了医院的直升机场外，必须以一个字母 H 组成，颜色为白色。H 标志的尺寸必须不小于图所示的尺寸。

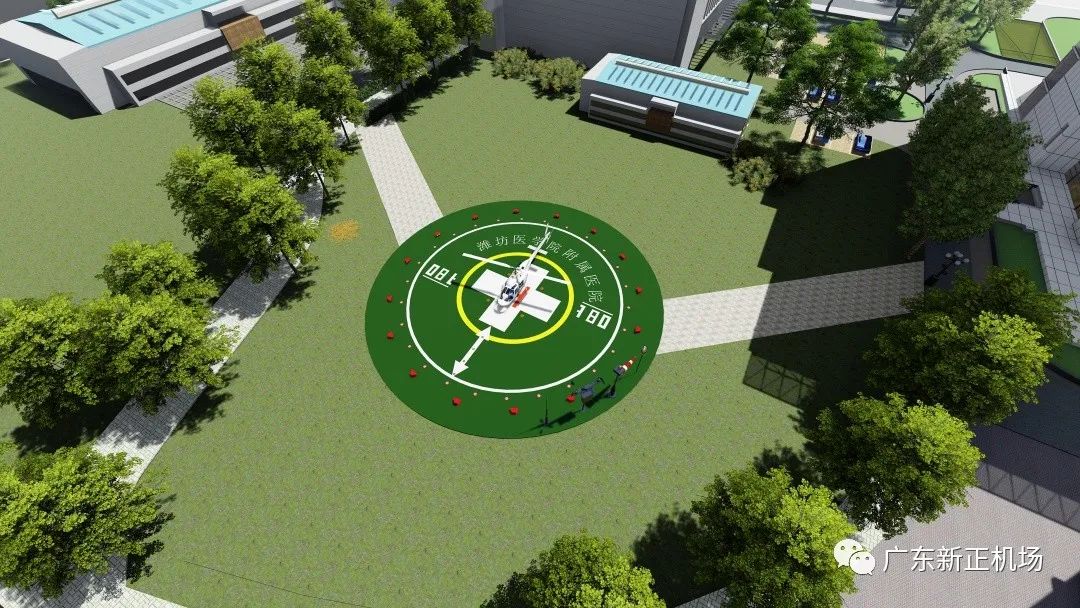

医院直升机场的直升机场识别标志必须如图所示，在以五个正方形组成的一个白色十字上包含一个红色字母 H。
直升机场识别标志的定位必须使 H的横画与最后进近方向成直角。
对于直升机甲板，该横画必须位于或平行于无障碍物扇形区的平分线上。对于位于船边的非专门建造的船上直升机场，横画必须与船的边平行。
建议：直升机甲板或轮船甲板上直升机场的 D 值为16.0 m 或更大时，直升机场识别标志 H 的尺寸高度 应该为 4 m，全宽不超过 3 m，线条宽不超过 0.75 m。D 值小于 16.0 m 时，直升机场识别标志 H 的尺寸高度应该为 3 m，全宽不超过 2.25 m，线条宽不超过 0.5 m。
最大允许质量标志

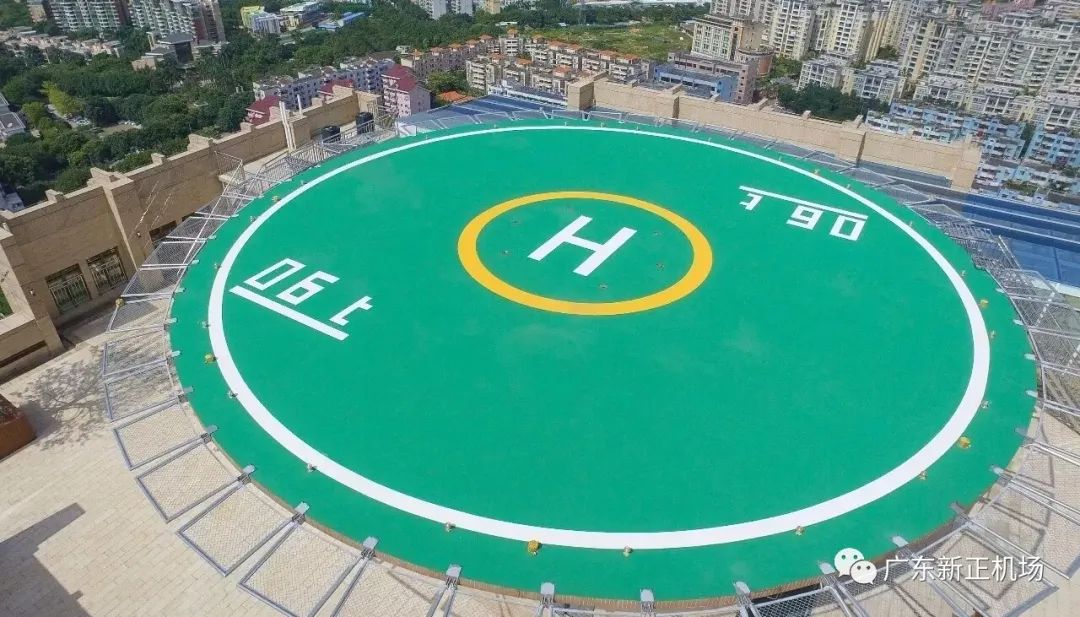

在高架直升机场、直升机甲板和船上直升机场上，必须显示出最大允许质量标志。
在地面直升机场，应显示出最大允许质量标志。
最大允许质量标志应位于接地和离地区或最后进近和起飞区内，并安排得使其易于从优选最后进近方向辨认。
特性：最大允许质量标志必须以一个一位数、两位数或三位数组成。
标志必须以吨（1 000 kg）表示，下舍至最接近的 1 000kg，后面加一个字母“t”。国家使用磅表示质量时，最大允许质量标志必须以千磅表示可允许的直升机质量，下舍至最接近的 1 000 磅。
注：国家以磅表示最大允许质量时，不应加前缀字母“t”，该字母只用来表示公吨。国家使用英制单位表示标 志的指南见《直升机手册》（Doc 9261 号文件）。
建议：
最大允许质量应该用最接近的 100kg 表示。标志应该表示至一个小数位，四舍五入至最接近的 100kg，后面加一个字母“t”。国家使用磅表示质量时，最大允许质量标志应该以百磅表示可允许的直升机质量，四舍五入至最接近的 100 磅。
最大允许质量以 100 kg 为单位表示时，在小数位前面应该有一个用 30cm 正方形标示的小数点。除跑道型最后进近和起飞区之外的所有最后进近和起飞区
对于尺寸大于 30 m 的最后进近和起飞区，标志的数字和字母应具有与背景成对比的一种颜色， 并且应符中所示的形状和比例。对于尺寸在 15 m 至 30 m 之间的最后进近和起飞区，标志的数字和字母的高 度至少应为 90 cm，对于尺寸小于 15 m 的最后进近和起飞区，标志的数字和字母的高度至少应为 60 cm，这两种情 况下的宽度和厚度应按比例减少。

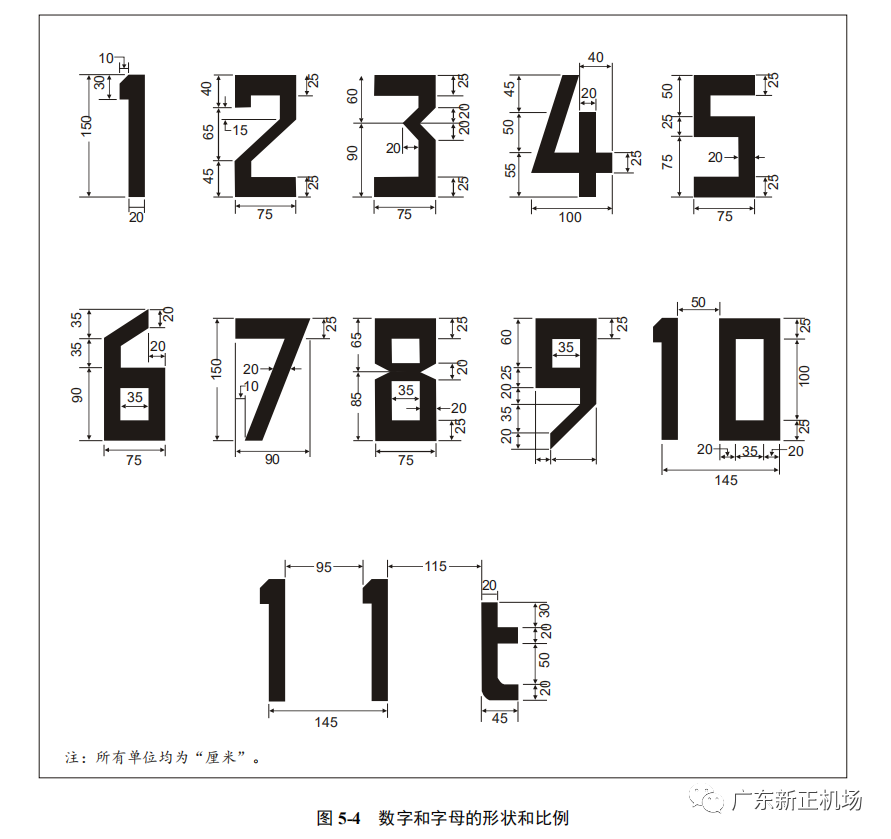

标志的数字和字母应具有与背景成对比的一种颜色，并且应符合图所示的形状和比例。
